■イメージパースとは

イメージパースとは、出来上がり予想をパースペクティブという手法で描かれた絵です。図面を見て完成の想像ができる人はそう多くいません。そこで、建築分野では、ビルや家屋の完成予想をお客様に見てもらうのに大きな役割を果たしています。建築と同様にディスプレイ業においても展示会のブースや全体のイメージが分かるようにイメージパースは活用されています。
かつてはドラフターを持いてマーカーや鉛筆でのドローイングでしたが、現在では、図面作成とパース作成が同時にできる3DCソフトもあり、簡単に早く作成できるようになっています。

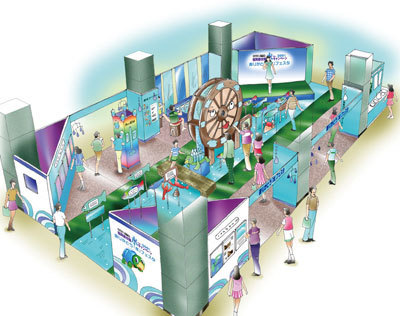

手書きのパース
かつては手で描いいたパース

■パースとは

パースは「パースペクティブ」の略です。パースペクティブは遠近法を用いた表現技法で、ルネサンス期に研究が進められました。その代表がレオナルド・ダ・ヴィンチです。
article「Leonardo's Perspective」→
article「Share the Perspective of Genius」→
略して「パース画」や「透視図」とも呼ばれることもあります。パースの作成で多く用いられている手法に平行パースや有角パースがあります。

平行パースというのは、透視図でいうと、「一点透視」になります。消点が一つしかないので、すべてのパースラインが一点に集まります。正面図と側面図から比較的簡単に作成できます。

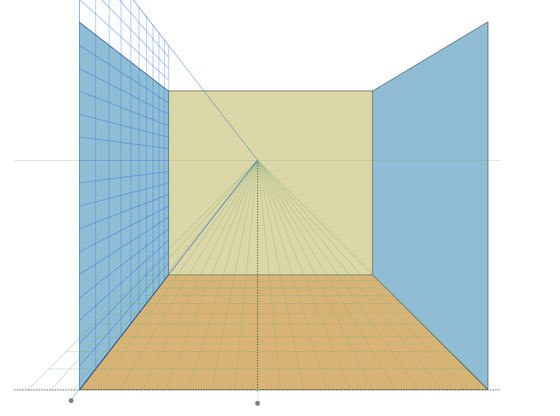

一点透視
 イラストレーターを用いた一点透視

もう一つの有角パースは、意味の範囲を狭めていうと「二点透視」です。左右に消点を設けそれぞれの消点から伸びたラインがパースラインになります。原理を知れば、両端が45°のパースや30°、60°のパースは比較的簡単に描けます。すべての縦のパースラインが垂直に伸びるという特徴があります。

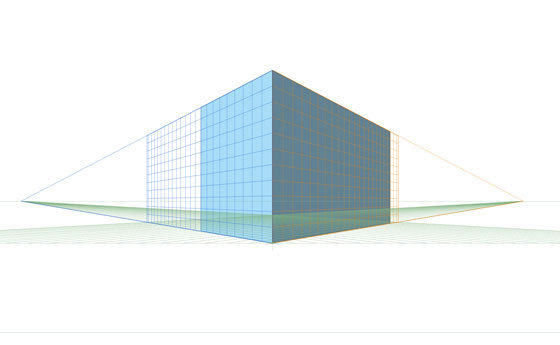

二点透視
 イラストレーターを用いた二点透視図

その他有角パースに「三点透視」があります。これはいわゆる「あおり」のかかったパースです。二点透視との大きな違いは、縦のパースラインにも消点があり、全てが垂直ではない点です。つまり、左右の消点に上下どちらかにも消点ができるので「三点透視」というわけです。

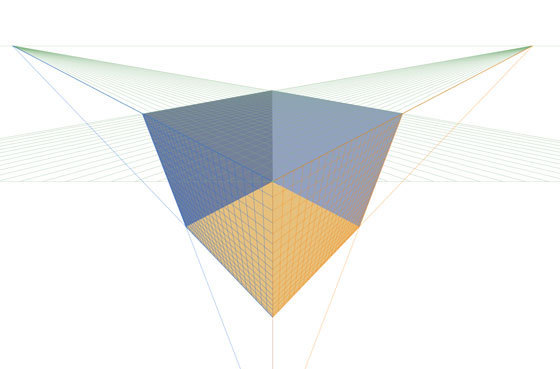

三点透視
イラストレーターを用いた三点透視図

立体を描く方法はパースだけではない・・アイソメトリック

立体を描く方法はパースだけではありません。消点のない「無消点技法」の代表がアイソメトリックです。アイソメトリックは「テクニカルイラストレーション」の範疇ですが、パースの代役としても使われます。

「無消点技法」にはアイソメトリックのほかメトリック、ダイメトリック、アクソメトリックといった技法があります。それぞれは、視点よりもむしろ物体を見る角度が異なった描き方になります。

パースのような奥行き感が出ないのが特徴ですが、寸法自体は図面と同じ長さになっているので、長さや高さを測ることもできます。また、等角なので、絵の中でどこに移動しても使える点は最大の特徴であり、有用性があります。例えば、たくさんの椅子が並んでいて、その椅子をどこに持って行っても使えます。さらに左右反転もできます。(しかし、前を向いていた椅子を背中向きにするにはその方向で描く必要があります。)

こうした無消点技法は比較的描写が容易で、イラストレーターソフトでも簡単に描くことができます。

アイソメ
アイソメトリック

メトリック
メトリック

■イラストレーターを使ったアイソメトリックの描き方

アイソメトリック

三面図のそれぞれを一気に変形させ、平面図の変化した形(立体でのtop部)に合わせて移動します。

いろんなメトリック技法の違い

メトリック技法は、俯瞰で表現されます。そのため立った人の視点(アイレベル)からの表現はできません。

・アイソメトリック技法・・・左右の角度が30°で描く方法です。正立方体を描くと左右の面が同じ形になります。その便利な点は上述しています。

・ダイメトリック技法・・・左右の角度を15°と60°に分けて描きます。正立方体を描くと片側(60°側)に奥行感が出ますがパースの遠近感とは異なります。

・メトリック技法・・・左右の角度を15°と45°に分けて描く方法や15°と30°に分ける方法があります。前者はアイソメトリックより少し上から見た感じになり、後者は少し見る位置が下がります。

・アクソメトリック技法・・・左右の角度がそれぞれ45°の表現方法です。

■イラストレーターを使ったメトリック図法の描き方

メトリック図法

イラストレーターで描けるメトリック技法のいろいろ
フリーダウンロード(イラストレーターCS.ai)
◉1/20サイズ折テーブルとパイプ椅子


パース画の代用として使える
アイソメトリック(30°x30°)縮尺1/20
画像をクリックでダウンロードできます


パース画の代用として使える
メトリック左角15°x右角30°縮尺1/20
画像をクリックでダウンロードできます


パース画の代用として使える
メトリック左角30°右角15°縮尺1/20
画像をクリックでダウンロードできます
